XS 三角形・長方形・楕円形の図形を表示・設定する方法（PC版）

XS.com（エックスエス）の取引ツール「MetaTrader 4（MT4）/MetaTrader 5（MT5）」にて、三角形・長方形・楕円形の図形を表示・設定する方法をご案内します。三角形はチャートパターンの分析、長方形はレンジ相場の範囲の把握、楕円形は注目したい値動きや価格帯の強調などに活用できます。図形の色やスタイルを変更することで、チャート上の情報を整理しながら相場分析を行えます。

PC（MT4）の操作手順

手順1

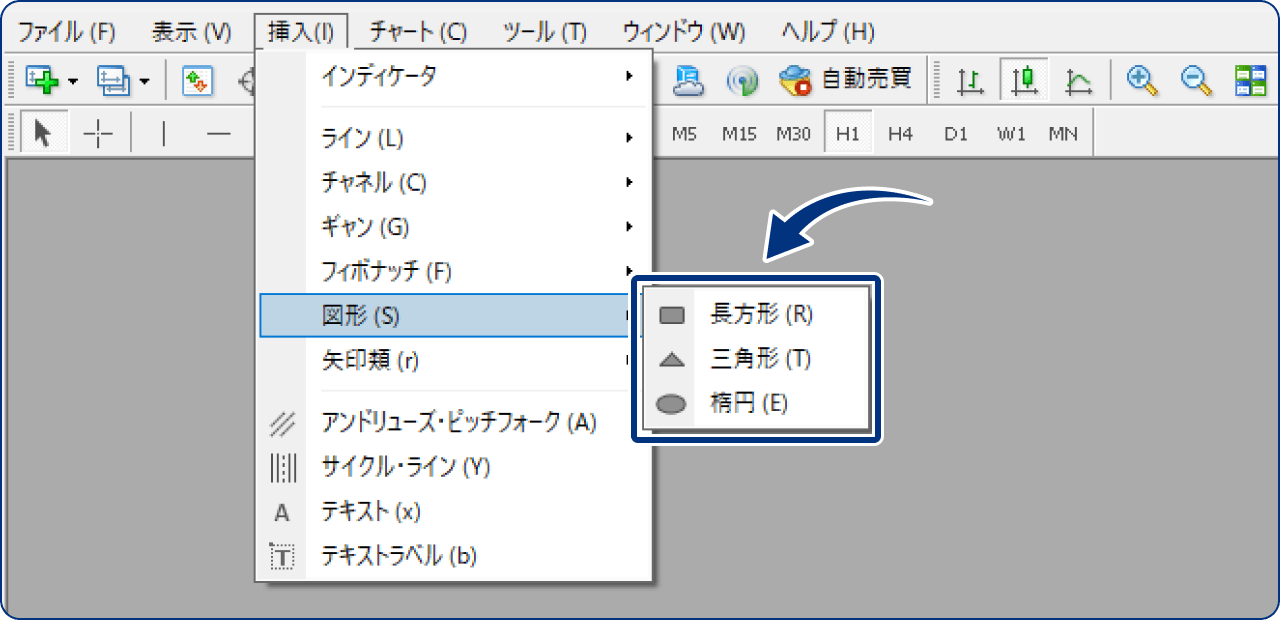

メニューバーの「挿入」より、「図形」にカーソルを合わせて、表示したい図形（長方形・三角形・楕円形）をクリックします。

手順2

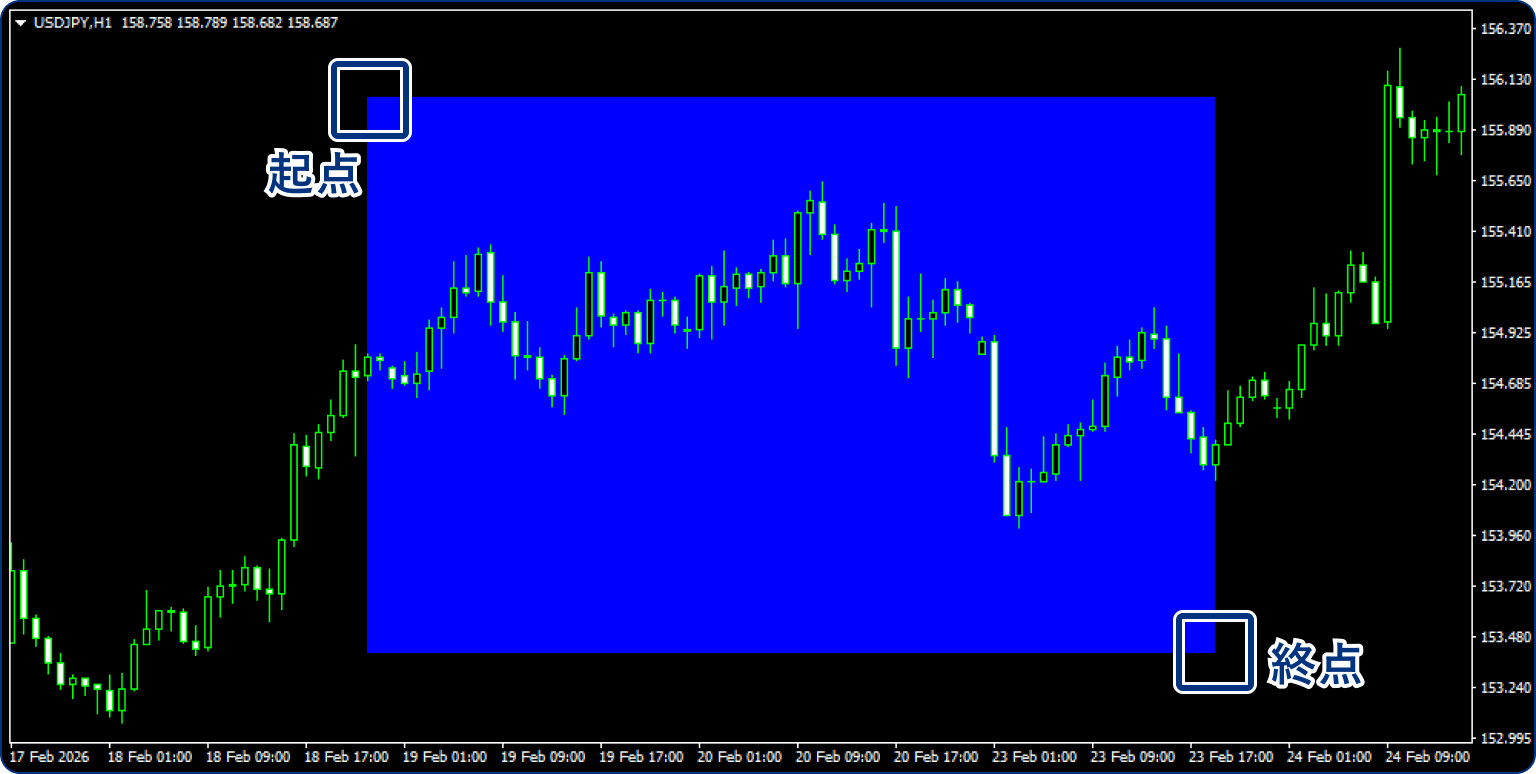

長方形を表示する場合

チャート上で長方形の起点をクリックし、そのままドラッグして終点の位置を調整します。

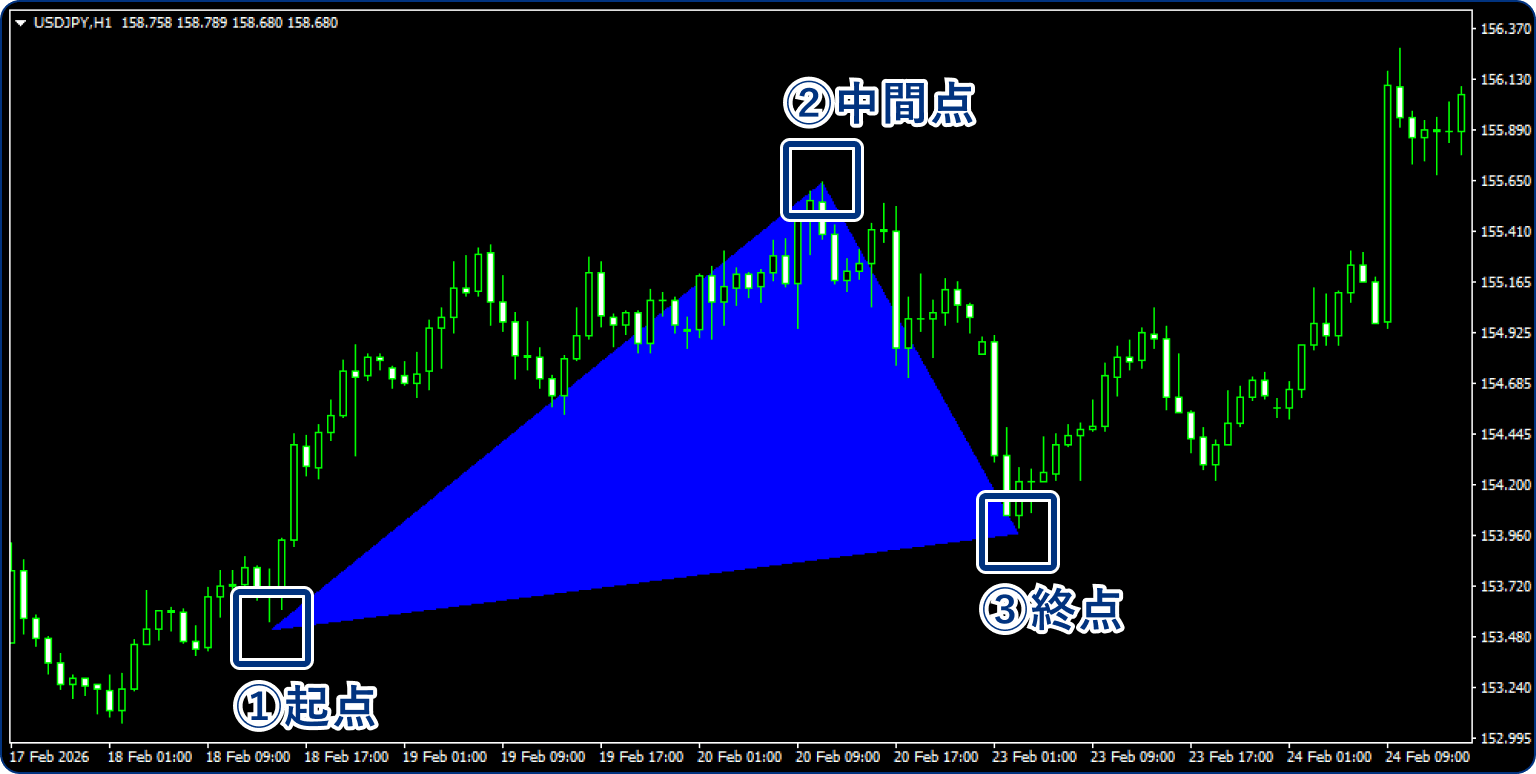

三角形を表示する場合

チャート上で三角形の起点をクリックし、中間点と終点の順にクリックします。

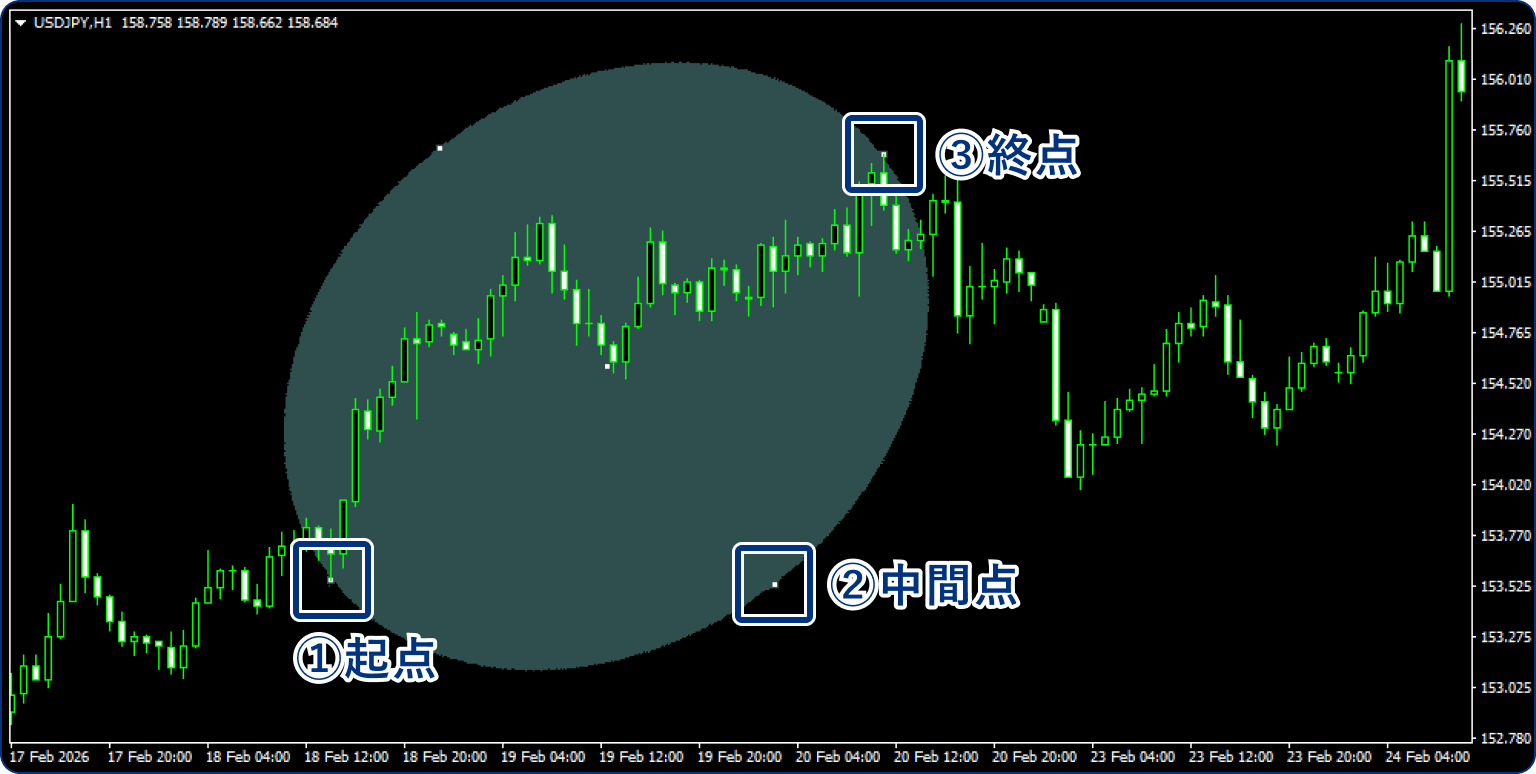

楕円を表示する場合

チャート上で楕円の起点をクリックし、そのままドラッグして楕円の長軸の位置を調整します。その後、中間点をクリックして、短軸方向へドラッグします。

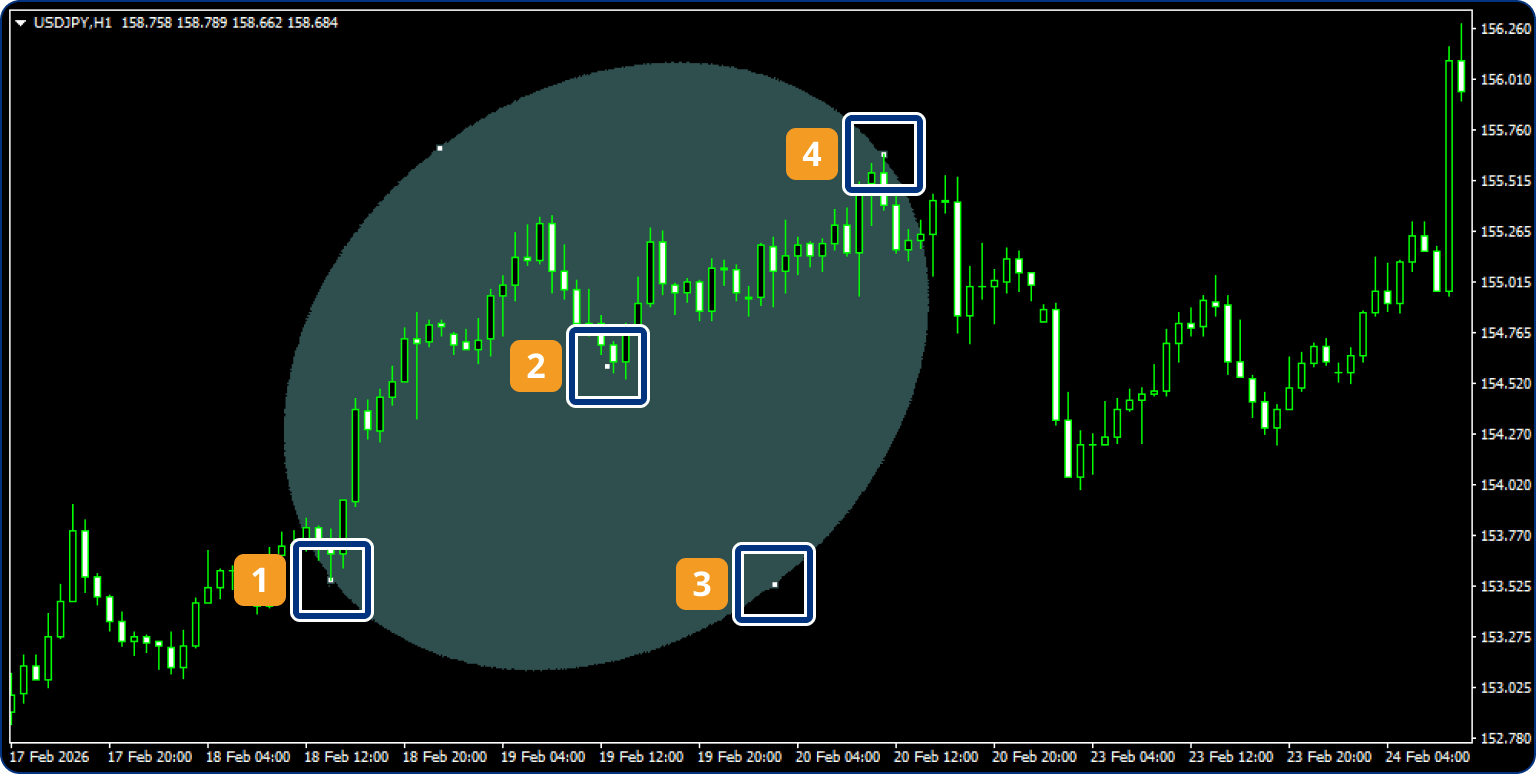

手順3

位置を調整する場合は、図形の角またはライン上をダブルクリックし、白色の点を図形上に表示させて各点をドラッグして調整します。

番号	説明
1	図形の起点
2	図形の位置
3	図形の中間点
4	図形の終点

手順4

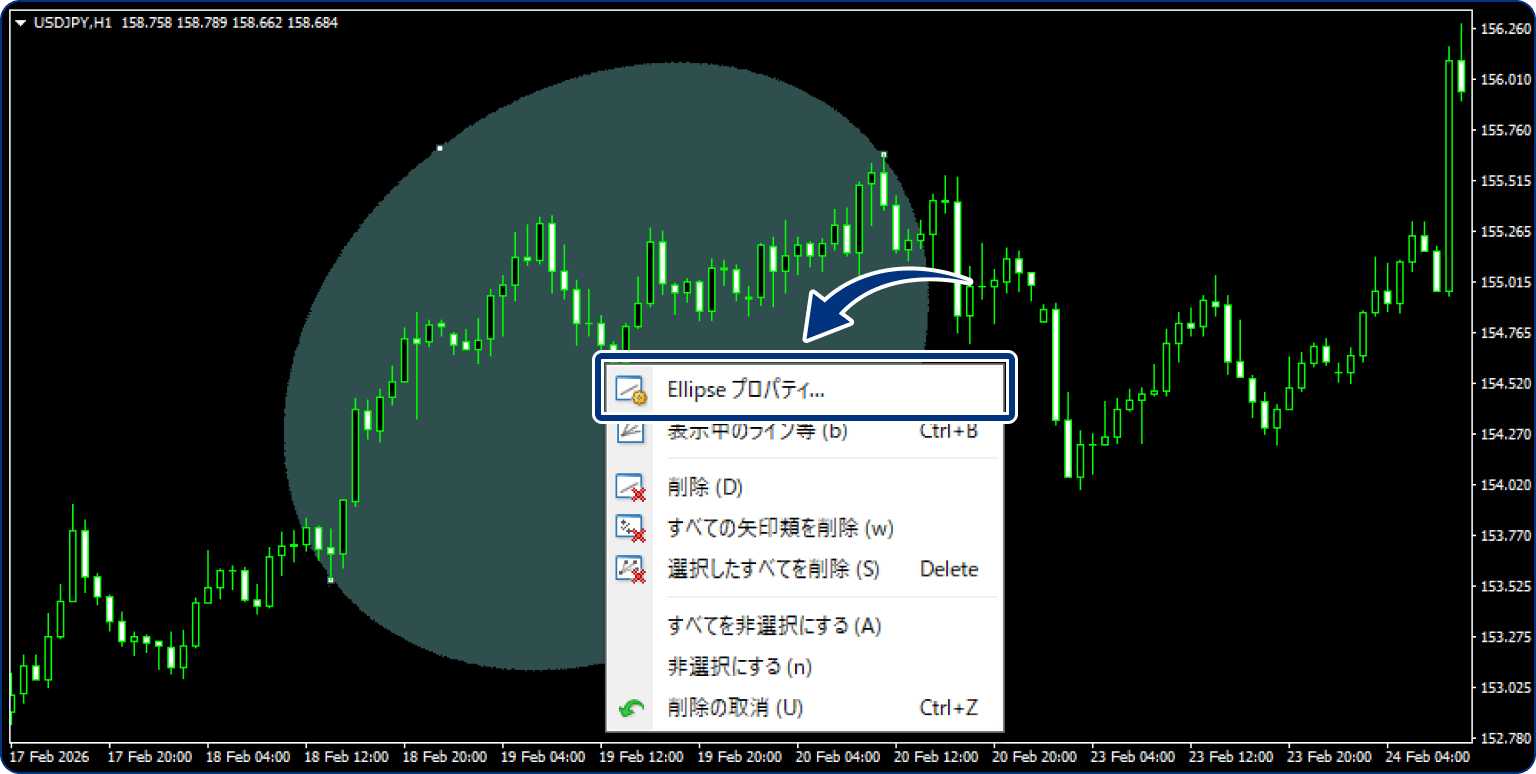

設定を変更する場合は、図形上の白色の点を右クリックし「（図形名）プロパティ」をクリックします。

手順5

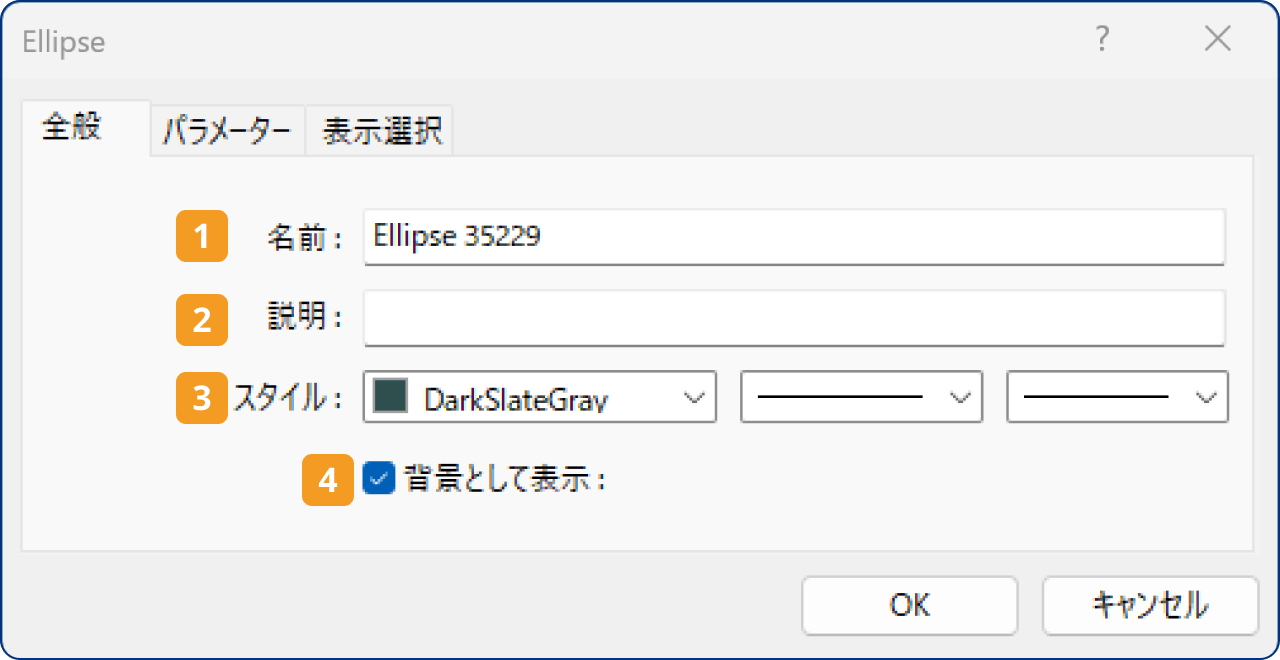

「全般」タブの設定

図形の名前や表示スタイルなどを設定できます。

番号	項目名	説明
1	名前	図形の名称を入力します。
2	説明	チャート上に説明を表示したい場合に入力します。
3	スタイル	線の色・種類・太さを設定します。
4	背景として表示	チャートの背面に図形を表示します。

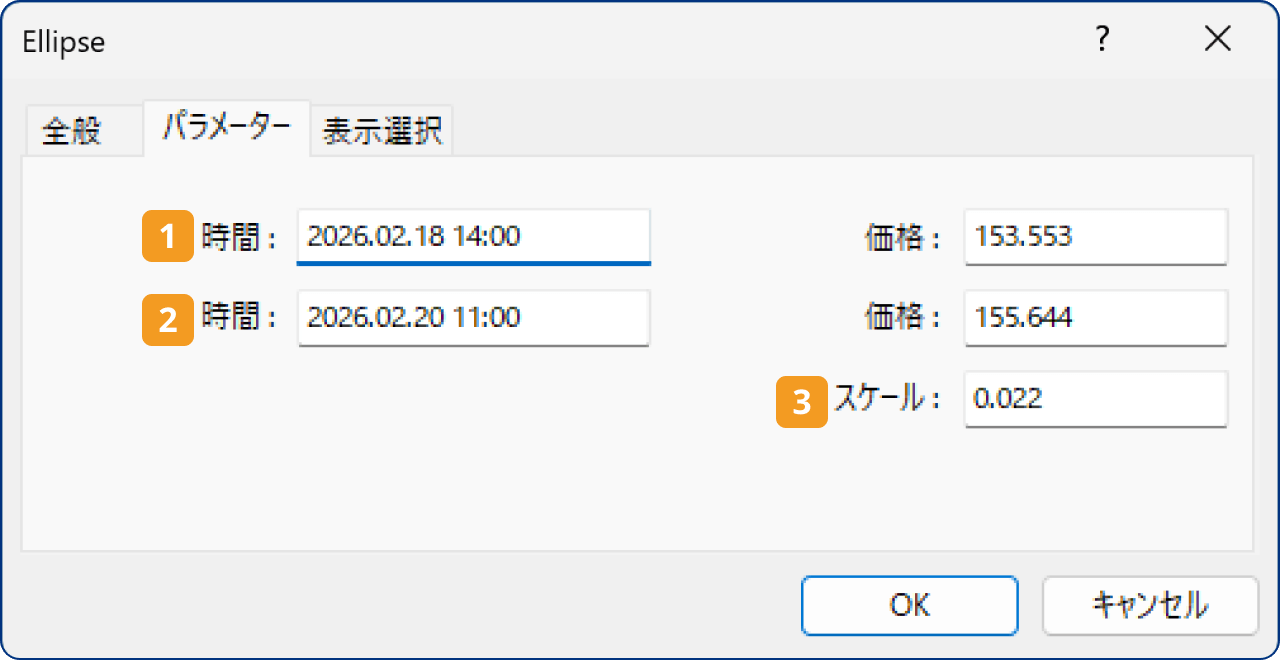

「パラメーター」タブの設定

図形の起点、終点やライン延長を設定できます。

番号	項目名	説明
1	時間・価格	日付と価格を指定し、起点の位置を設定します。
2	時間・価格	日付と価格を指定し、終点の位置を設定します。（三角形は中間点の位置を設定します。）
3	スケール	楕円の短軸の幅を設定します。（長方形はスケール設定なし。三角形は終点の位置を設定します。）

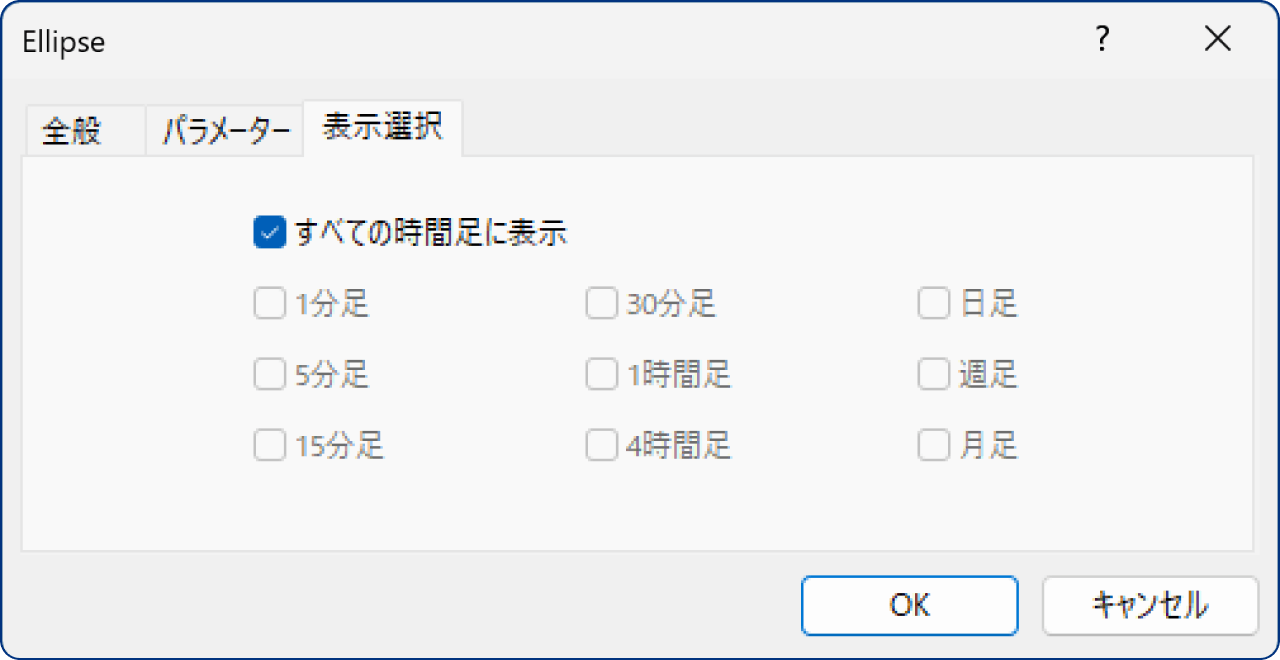

「表示選択」タブの設定

図形を表示する時間足を設定できます。

参照：

XS.com 矢印などのオブジェクトを表示・設定する方法（PC版）はこちら

PC（MT5）の操作手順

手順1

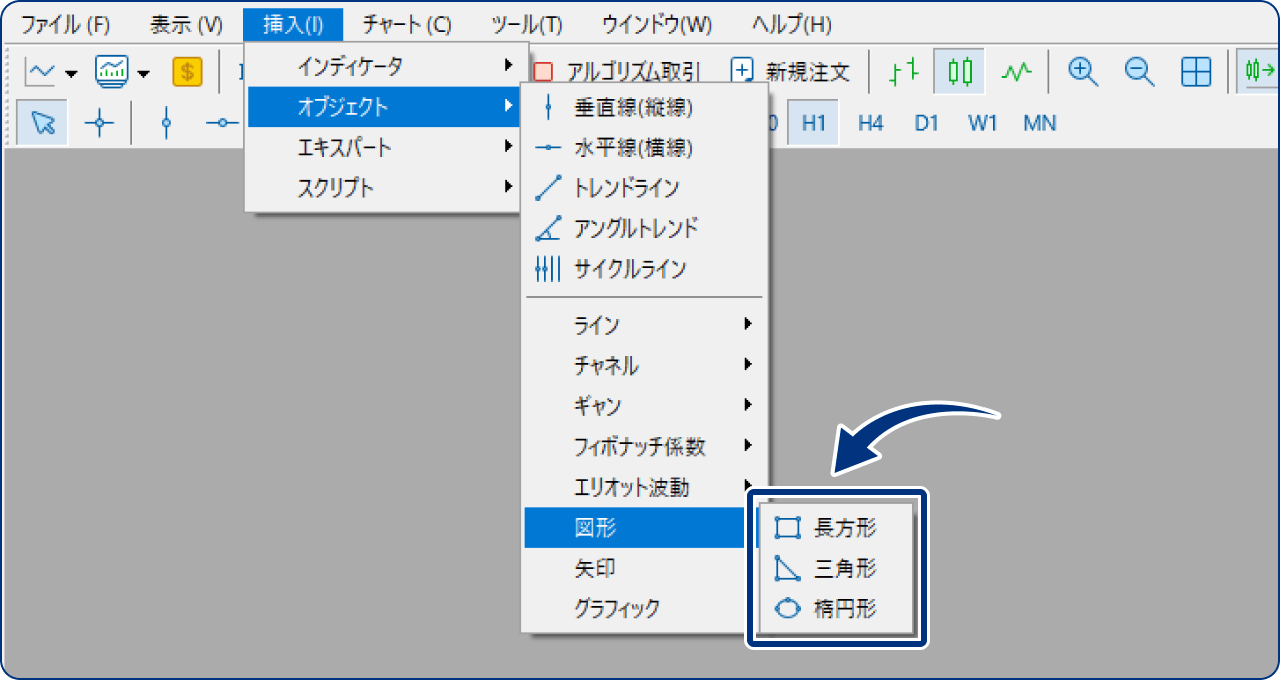

メニューバーの「挿入」より、「オブジェクト」→「図形」→「表示したい図形（長方形・三角形・楕円形）」の順にクリックします。

手順2

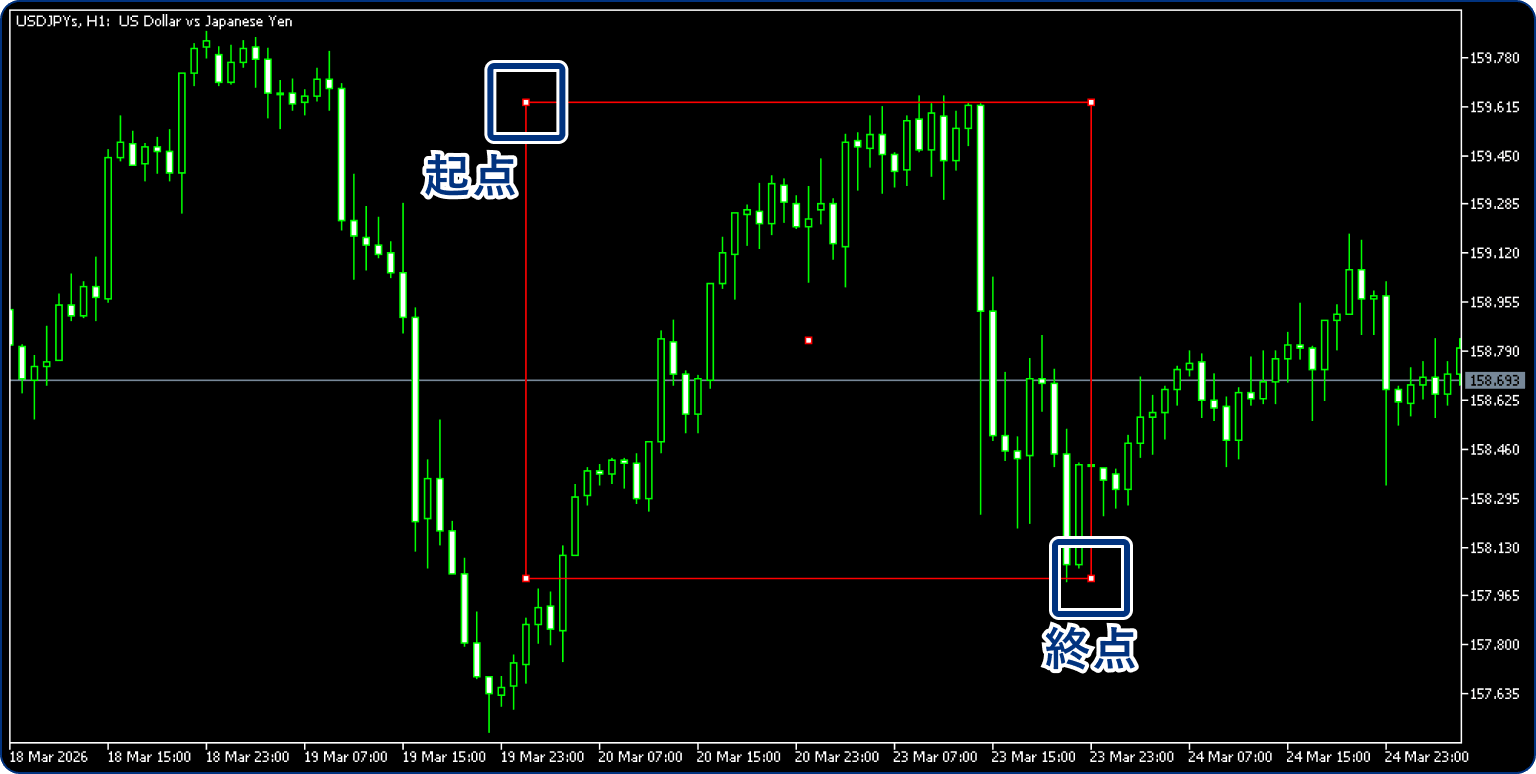

長方形を表示する場合

チャート上で長方形の起点をクリックし、そのままドラッグして終点の位置を調整します。

三角形を表示する場合

チャート上で三角形の起点と中間点をクリックし、そのままドラッグして終点の位置を調整します。

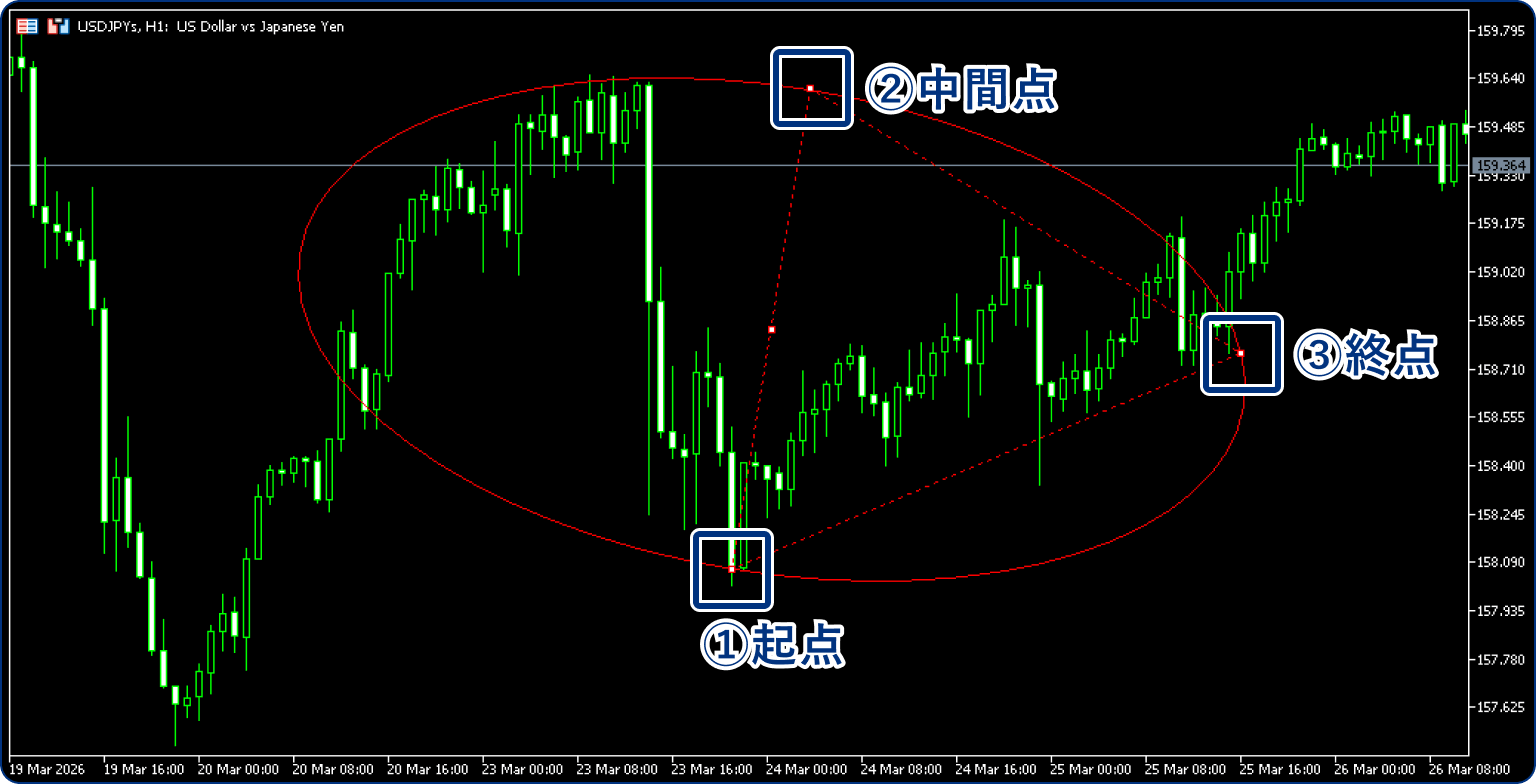

楕円を表示する場合

チャート上で楕円の起点と中間点をクリックし、そのままドラッグして終点の位置を調整します。

手順3

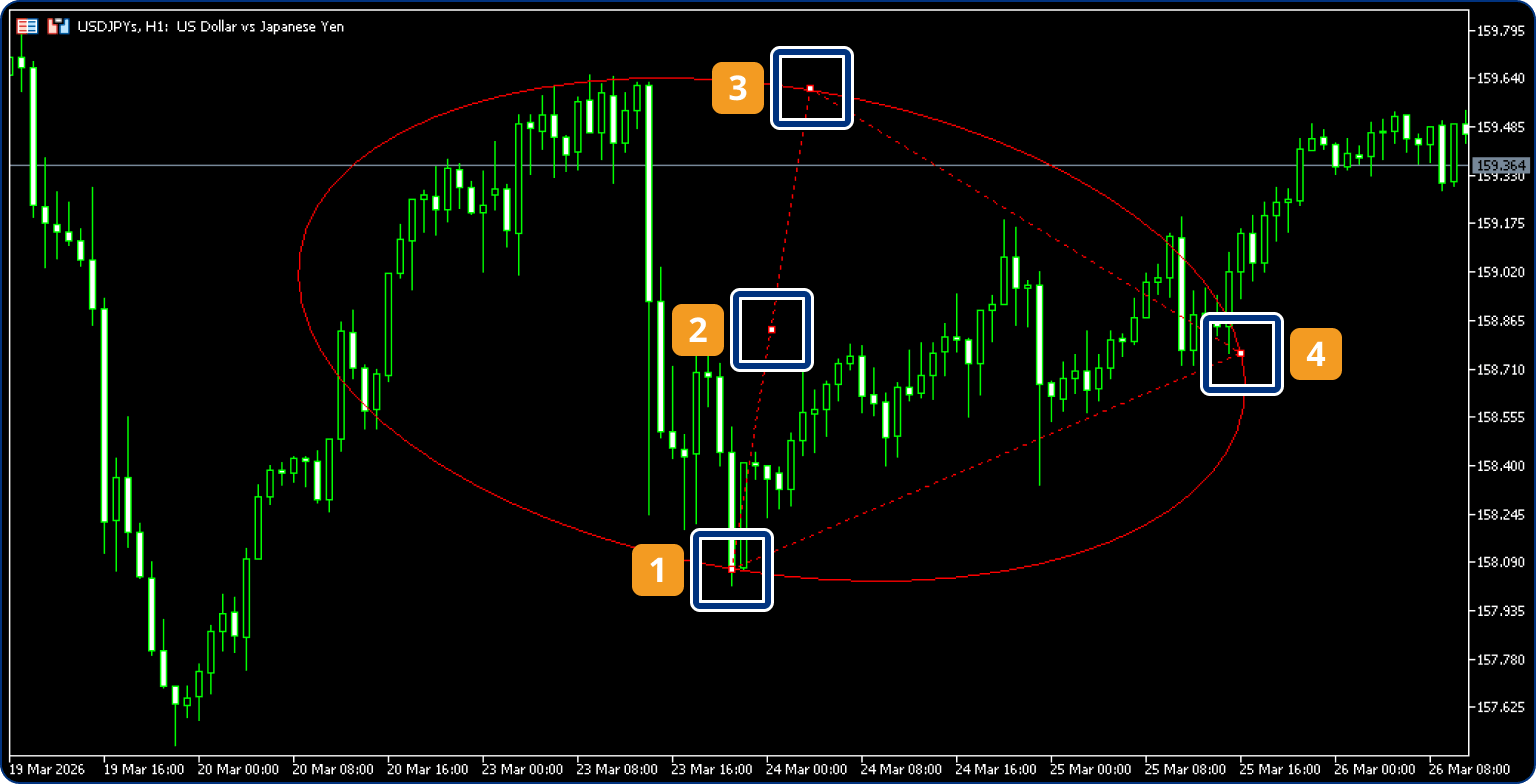

位置を調整する場合は、図形の角またはライン上をダブルクリックし、白色の点を図形上に表示させて各点をドラッグして調整します。

番号	説明
1	図形の起点
2	図形の位置
3	図形の中間点
4	図形の終点

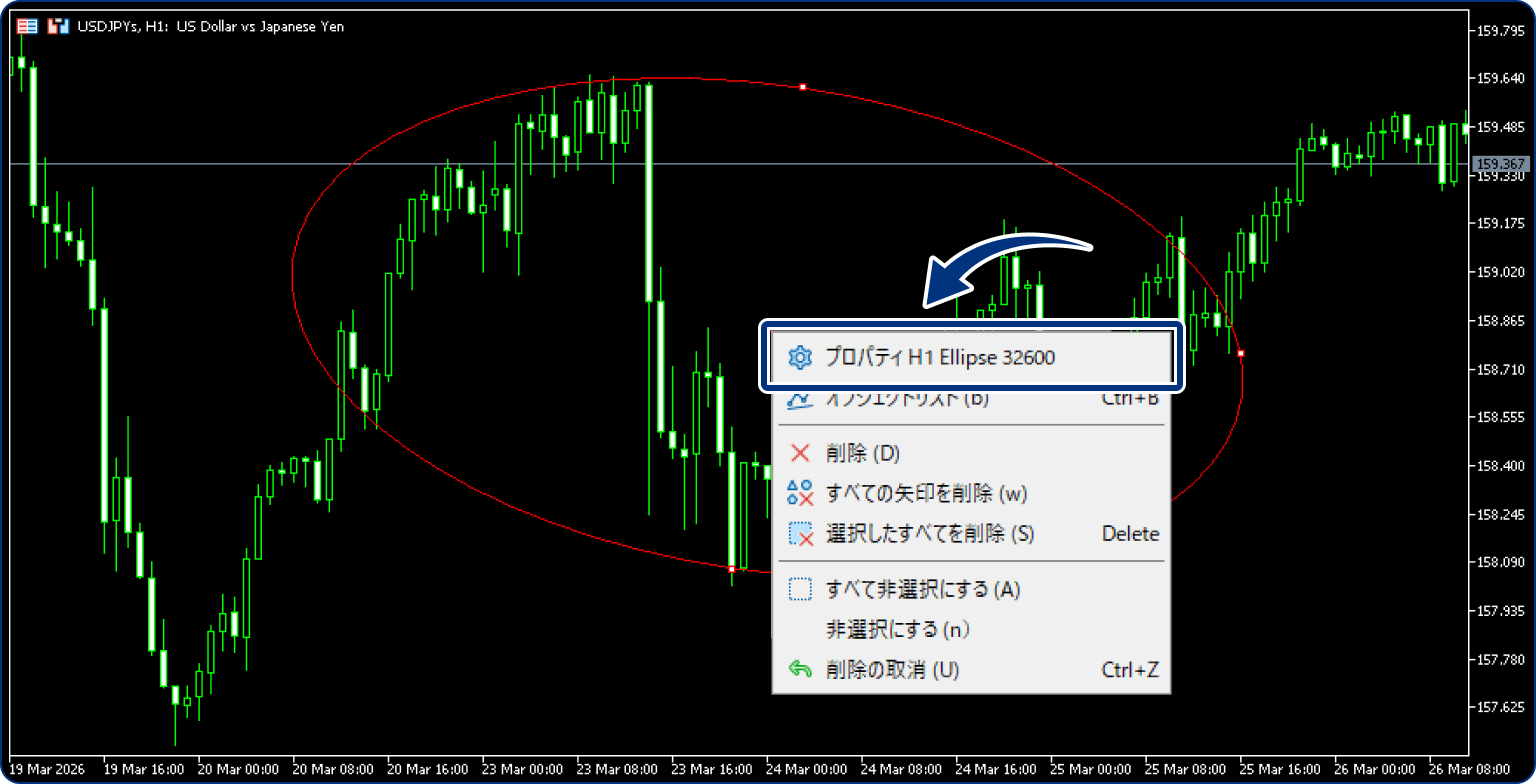

手順4

設定を変更する場合は、図形上の白色の点を右クリックし「プロパティ」をクリックします。

手順5

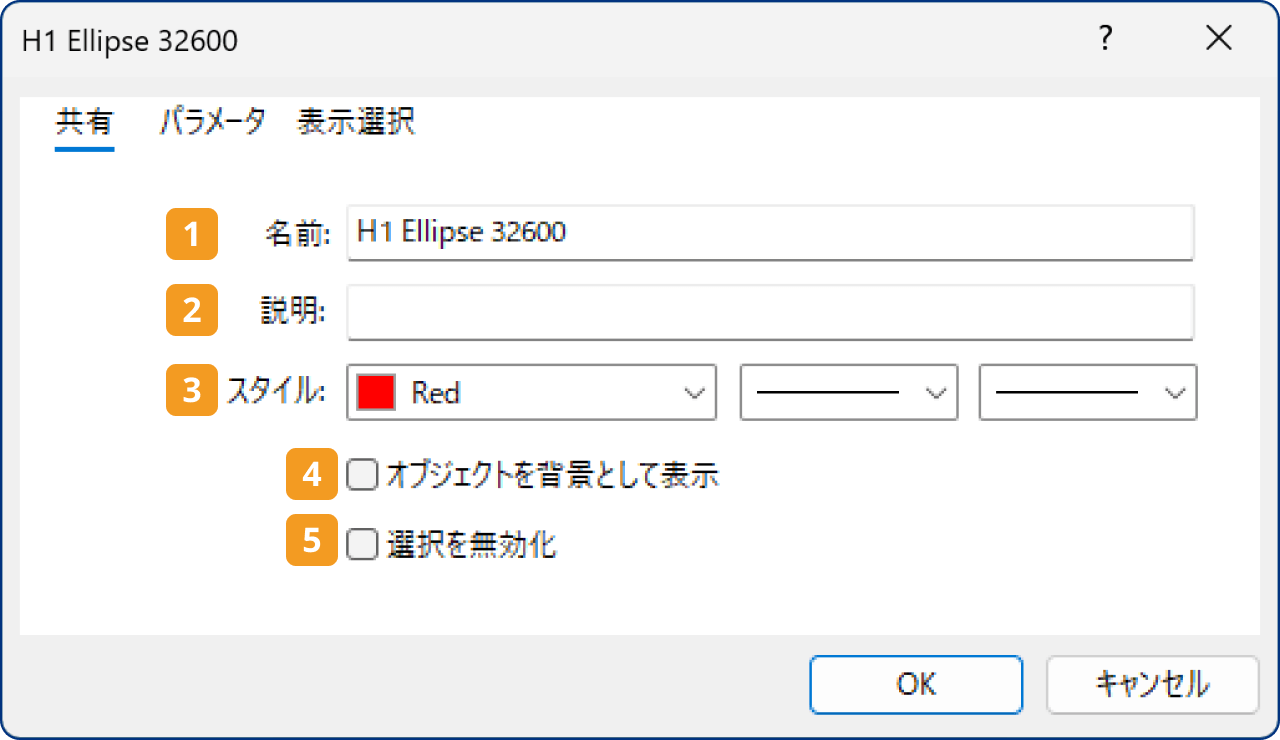

「共有」タブの設定

図形の名前や表示スタイルなどを設定できます。

番号	項目名	説明
1	名前	図形の名称を入力します。
2	説明	チャート上に説明を表示したい場合に入力します。
3	スタイル	線の色・種類・太さを設定します。
4	オブジェクトを背景として表示	チャートの背面に図形を表示します。
5	選択を無効化	図形の編集を無効にします。

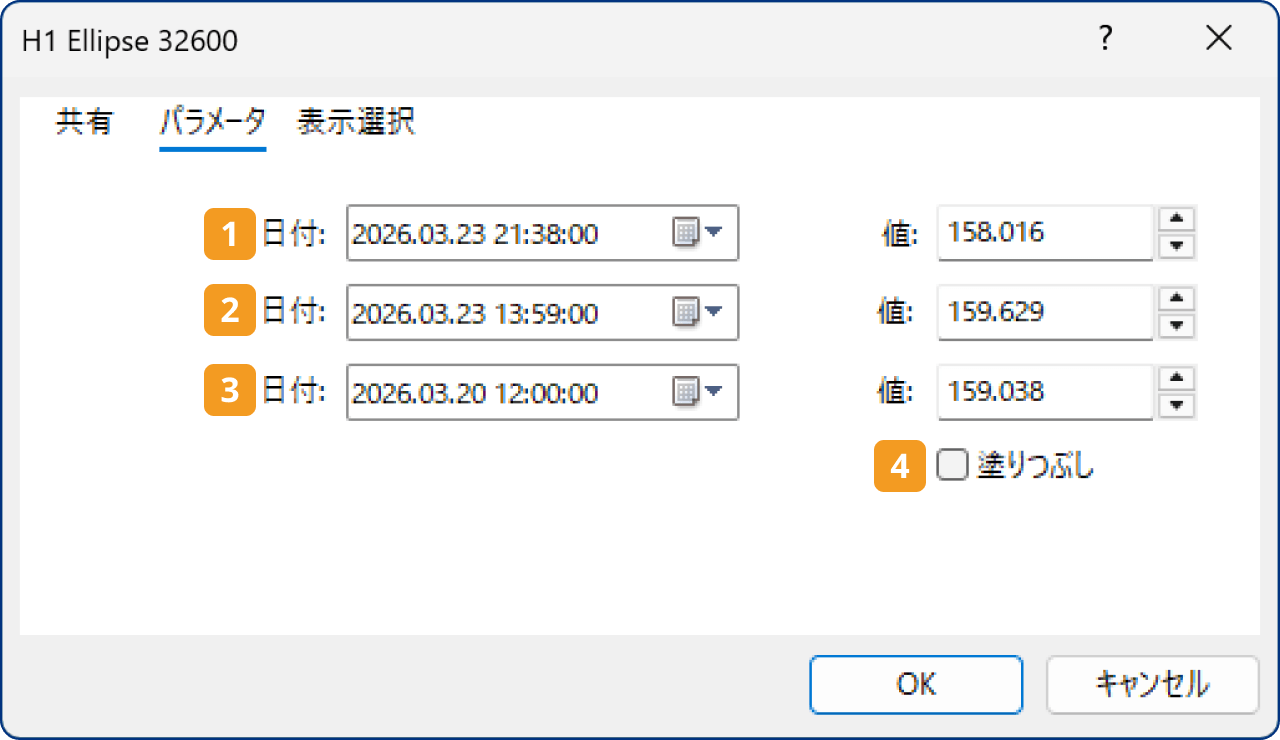

「パラメータ」タブの設定

図形の起点、終点やライン延長を設定できます。

番号	項目名	説明
1	日付・値	日付と価格を指定し、起点の位置を設定します。
2	日付・値	日付と価格を指定し、中間点の位置を設定します。
3	日付・値	日付と価格を指定し、終点の位置を設定します。
4	塗りつぶし	図形を塗りつぶして表示できます。
